Máy nghiền góc bán kính 4 sáo

Triển lãm tiêu điểm

Sự miêu tả

Trong lĩnh vực sản xuất hiện đại, các công cụ cắt hiệu quả rất quan trọng đối với chất lượng và hiệu quả gia công. Máy nghiền góc bán kính 4 sáo này được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau nhờ vật liệu cacbua xi măng, bán kính phi lê và lớp phủ đặc biệt. Nó là một công cụ cắt hiệu quả để gia công, với thiết kế rãnh đặc biệt, có thể mang lại bề mặt mịn hơn trong quá trình gia công và giảm thời gian cần thiết cho gia công. Ngoài ra, nó có bốn lưỡi cắt với chiều dài rãnh đều, có thể xử lý hiệu quả bán kính phi lê ở đáy vai phay và cải thiện tốc độ tiến dao, nhờ đó kéo dài tuổi thọ dụng cụ và cải thiện năng suất.



Đặc trưng

1. Thiết kế rãnh: Máy nghiền cuối bán kính góc 4 sáo này có bốn rãnh, có thể đạt được bề mặt mịn hơn trong quá trình gia công. Đồng thời, sự tồn tại của rãnh cũng có thể giảm thời gian xử lý và nâng cao hiệu quả sản xuất.



2. Thiết kế bán kính phi lê: Việc thiết kế bán kính phi lê giúp máy nghiền ngón đạt được độ chính xác cao hơn. Đặc biệt khi xử lý các vật liệu khó như thép không gỉ, thép cứng và các hợp kim khác, nó có thể mang lại hiệu quả cắt chính xác hơn.



3. Lớp phủ DLC đặc biệt: Máy nghiền cuối được phủ lớp phủ DLC đặc biệt, có nhiều lợi ích. Thứ nhất, lớp phủ DLC có thể ngăn chặn sự ăn mòn và bảo vệ dụng cụ cắt khỏi môi trường bên ngoài một cách hiệu quả. Thứ hai, lớp phủ DLC cũng có thể kéo dài tuổi thọ của dụng cụ và giảm nguy cơ mài mòn và hư hỏng.



4. Lựa chọn nhiều kích thước: nó cung cấp sự lựa chọn về kích thước hệ mét và kích thước Anh để đáp ứng các nhu cầu xử lý khác nhau. Lựa chọn nhiều kích thước này làm cho công cụ trở nên linh hoạt và linh hoạt hơn.



Ứng dụng



• Sản xuất kim loại: Trong lĩnh vực sản xuất kim loại, đặc biệt là khi xử lý thép không gỉ, thép cứng và các vật liệu khác, Máy nghiền góc bán kính 4 sáo này có thể cung cấp các giải pháp gia công hiệu quả và chính xác cao.

• Lĩnh vực hàng không vũ trụ: Những ngành này đòi hỏi độ chính xác và chất lượng của các bộ phận cực kỳ cao, và phôi được tạo ra bởi máy phay này có thông số kỹ thuật đồng nhất và độ chính xác cao, có thể đáp ứng các yêu cầu này.

• Xưởng gia công: Nó có thể đáp ứng nhu cầu của các vật liệu và nhiệm vụ gia công khác nhau, đồng thời có thể mang lại hiệu quả cắt chính xác cho việc sản xuất các bộ phận cơ khí.





Nhà máy





Mô tả Sản phẩm





55HRC 4 sáo Máy nghiền góc bán kính cacbua xi măng có lớp phủ





SỰ CHỈ RÕ	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4mm	12mm	4mm	50mm
D4*16*D4*75L	R0.1-R0.5/R1	4mm	16mm	4mm	75mm
D4*20*D4*100L	R0.1-R0.5/R1	4mm	20mm	4mm	100mm
D5*15*D5*50L	R0.1-R0.5/R1	5mm	15mm	5mm	50mm
D5*20*D5*75L	R0.1-R0.5/R1	5mm	20mm	5mm	75mm
D5*25*D5*100L	R0.1-R0.5/R1	5mm	25mm	5mm	100mm
D6*18*D6*50L	R0.1-R0.5/R1	6mm	18mm	6mm	50mm
D6*24*D6*75L	R0.1-R0.5/R1	6mm	24mm	6mm	75mm
D6*30*D6*100L	R0.1-R0.5/R1	6mm	30mm	6mm	100mm
D8*24*D8*60L	R0.1-R0.5/R1	8mm	24mm	8mm	60mm
D8*30*D8*75L	R0.1-R0.5/R1	8mm	30mm	8mm	75mm
D8*35*D8*100L	R0.1-R0.5/R1	8mm	35mm	8mm	100mm
D10*30*D10*75L	R0.1-R0.5/R1	10mm	30mm	10mm	75mm
D10*45*D10*100L	R0.1-R0.5/R1	10mm	45mm	10mm	100mm
D12*35*D12*75L	R0.1-R0.5/R1	12mm	35mm	12mm	75mm
D12*45*D12*100L	R0.1-R0.5/R1	12mm	45mm	12mm	100mm



Dung sai
Đường kính sáo	Dung sai đường kính sáo	Dung sai đường kính thân
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Ứng dụng
Thép carbon Thép hợp kim	Thép cứng trước	độ cứng cao				Thép không gỉ	Hợp kim đồng	Hợp kim nhôm
	45 giờ	50 giờ	55 giờ	60 giờ	65 GIỜ
○	○	√	√			○	○	○



Thông số được đề xuất



Vật liệu	Thép Carbon, Thép hợp kim, S45C, FC, FCD, SCM, S50C, SKS...		Thép hợp kim, Thép công cụ SCR, SNCM, SKD11, SKD61.NAK80		Thép cứng, SKD11
độ cứng	HRC30		HRC50		HRC60
Đường kính	Tốc độ cắt(VC) (mm-1)	Nguồn cấp dữ liệu (F) (mm-phút)	Tốc độ cắt(VC) (mm-1)	Nguồn cấp dữ liệu (F) (mm-phút)	Tốc độ cắt(VC) (mm-1)	Nguồn cấp dữ liệu (F) (mm-phút)
1mm	22000	400	18000	200	9000	140
1,5mm	12000	500	11000	280	5200	150
2mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4mm	6000	750	5000	400	2200	220
5mm	4800	800	4000	400	1700	240
6mm	4500	820	3800	420	1600	300
8mm	3500	820	2800	420	1000	300
10mm	3000	820	1800	420	900	300
12mm	2000	820	1600	350	800	300
16mm	1500	650	1000	300	500	150
20mm	1200	650	900	300	400	150





Danh sách nguyên liệu thô



Cấp	Mã ISO	Thành phần hóa học(%)		Kích thước hạt (um)	Đặc tính cơ học vật lý (Lớn hơn hoặc bằng)			lớp áo
		wc	có		Mật độ (g/cm3)	Độ cứng (HRA)	TRS(N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO ĐEN
AF308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (XANH)

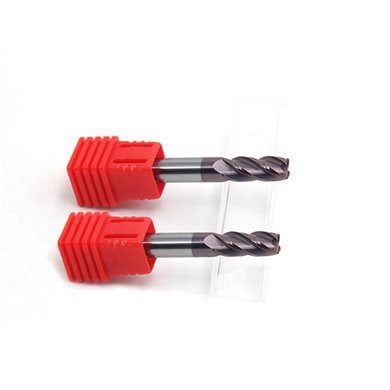

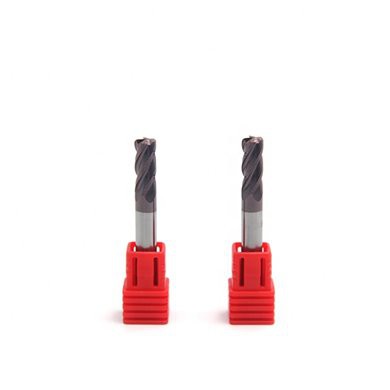

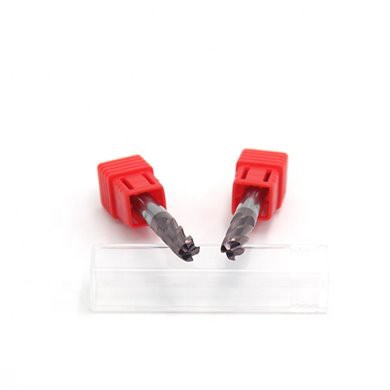

Hình ảnh chi tiết





Dao phay góc bán kính 4 sáo	Máy cắt cacbua bán kính góc 4 sáo	Dao phay góc bán kính 4 sáo





Lợi ích của chúng ta



1. Sau khi nhận được yêu cầu của bạn, chúng tôi sẽ trả lời sau 12 giờ

2. Xin vui lòng gọi cho tôi bất cứ lúc nào

3. Đơn hàng mẫu được chào đón

4. Chào mừng bạn đến thăm nhà máy của chúng tôi, chúng tôi sẽ đón bạn

5. Xin vui lòng hỏi chúng tôi bảng giá





Bao bì





Câu hỏi thường gặp



Q1: Công ty hoặc nhà máy:

A1: Chúng tôi là nhà máy sản xuất công cụ cacbua chuyên nghiệp hơn 10 năm. nhà sản xuất công cụ cacbua vonfram tốt nhất là ở Trung Quốc.



Câu 2: MOQ của bạn là gì?

A2: Chúng tôi hoan nghênh đơn đặt hàng mẫu của bạn để kiểm tra chất lượng của chúng tôi, chúng tôi tin rằng bạn sẽ thấy rằng chúng tôi là nhà cung cấp phù hợp mà bạn đang tìm kiếm. vì vậy không có MOQ.



Câu 3: Tôi có thể lấy danh mục của bạn không?

A3: Vâng, chắc chắn rồi. chúng tôi có thể gửi cho bạn qua email.



Q4: Tôi có thể nhận được đơn hàng trong bao lâu

A4: Đơn hàng mẫu 1-5 ngày. đơn hàng lớn cần kiểm tra, thường là 15-25 ngày.



Câu 5: Bạn có thể sản xuất hàng hóa theo bản vẽ của chúng tôi không?

A5: Vâng, không sao, chúng tôi có bộ phận đúc chuyên nghiệp.
